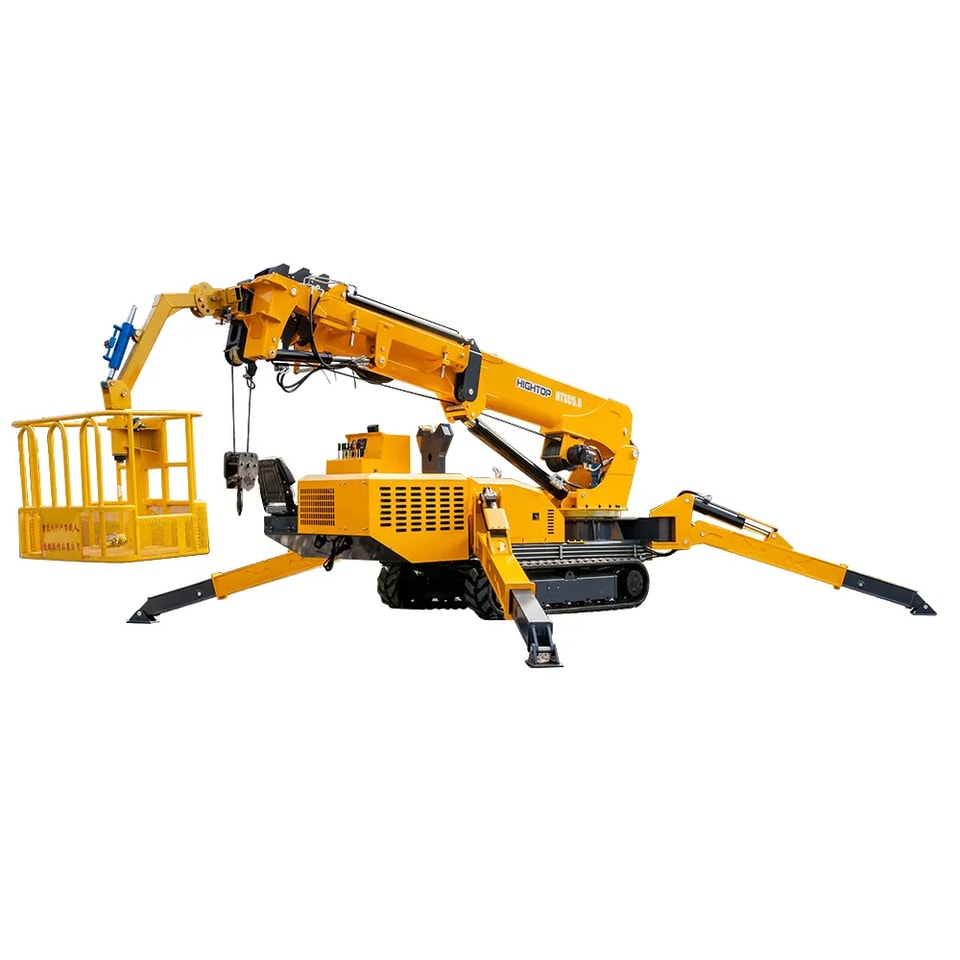

HTSC5 Guindaste aranha sobre esteiras de 5 toneladas para içamento em espaços confinados
Quando o acesso é o primeiro desafio da operação de elevação
Alguns trabalhos de elevação são difíceis antes mesmo de a carga ser engatada. Entradas estreitas, pisos acabados, telhados e áreas urbanas com acesso restrito podem impedir que um guindaste móvel convencional chegue ao ponto de içamento.

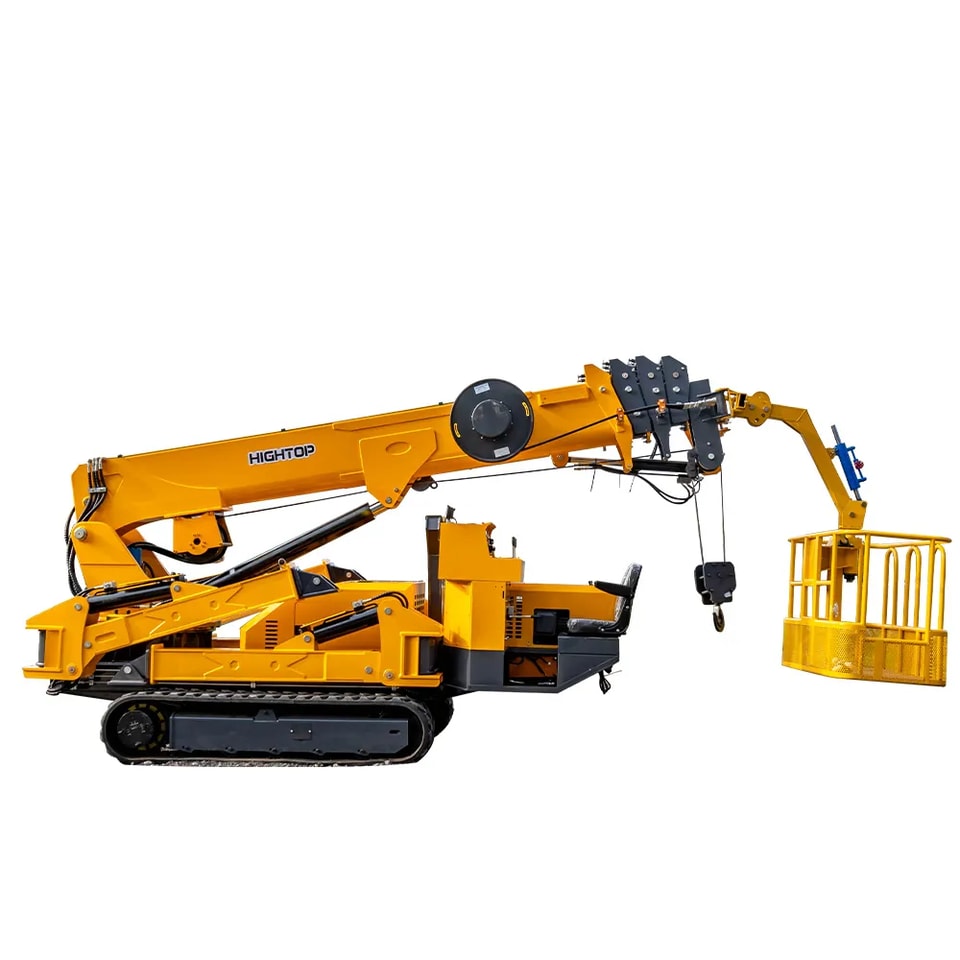

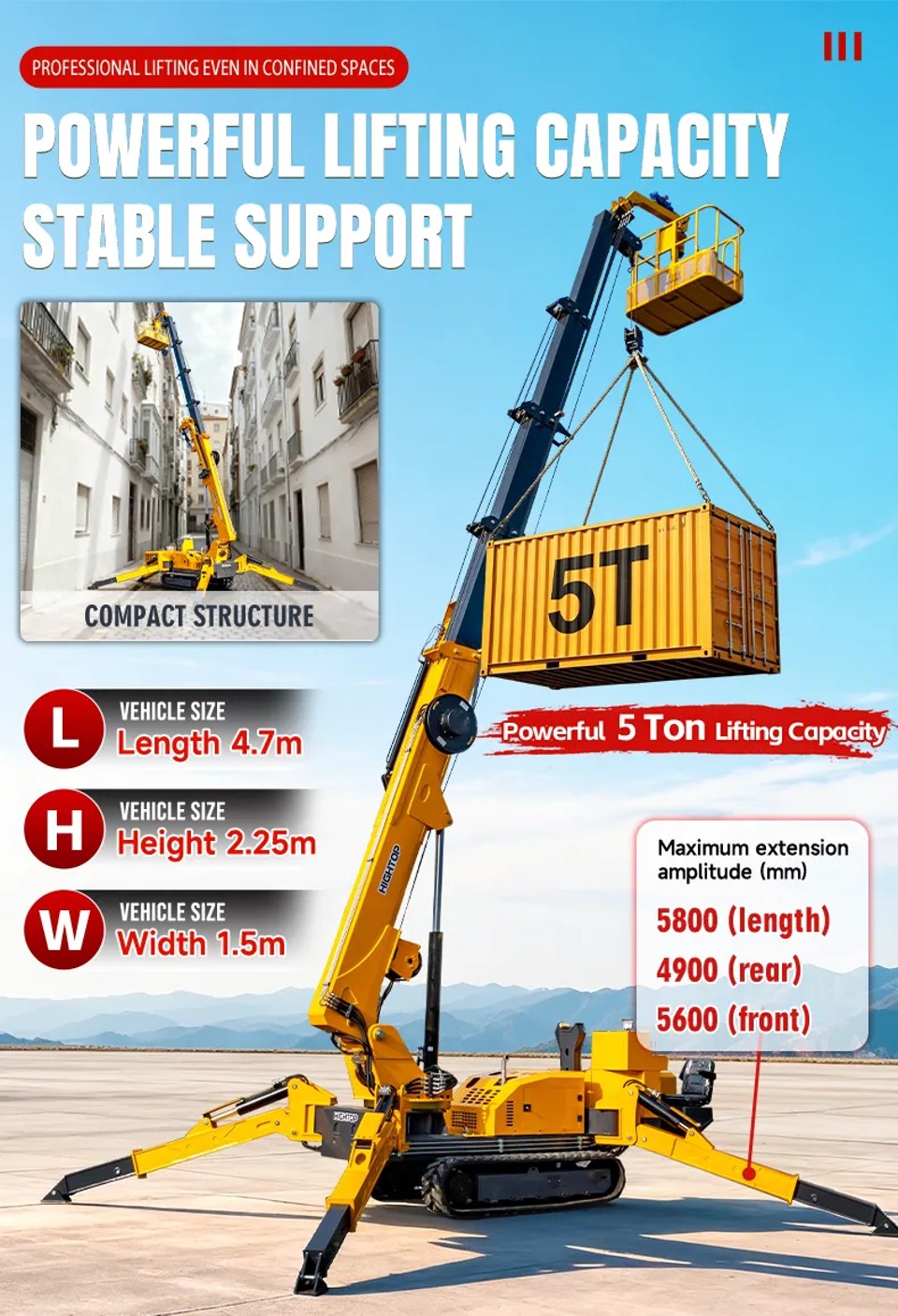

A HTSC5 resolve esses desafios de outra forma. Seu chassi sobre esteiras, largura compacta de 1.400 mm e lança telescópica permitem posicionar o equipamento de elevação mais perto do ponto de trabalho, sem depender de um guindaste de grande porte estacionado à distância.
Projetada para posicionar cargas, não apenas para içá-las

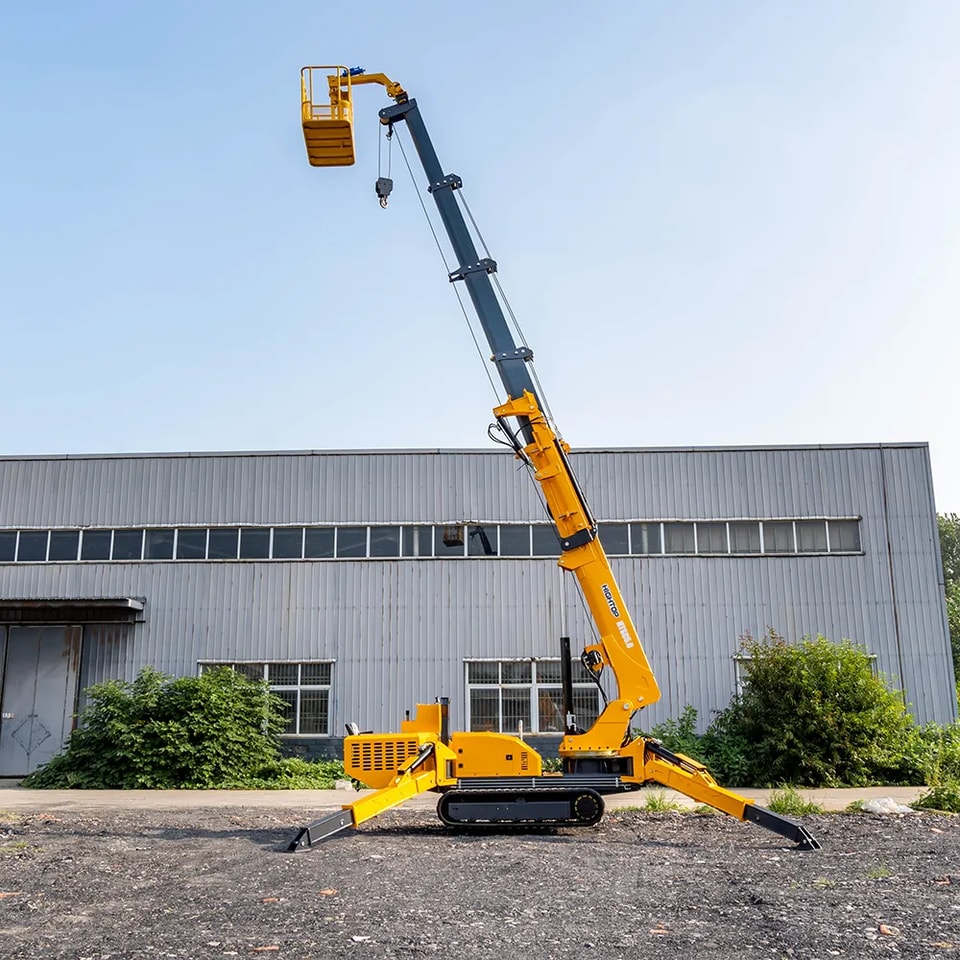

A lança de cinco seções alcança até 16 m, enquanto o raio de trabalho máximo informado é de 14,8 m com uma carga de 0,5 tonelada. Por isso, a posição da carga e o raio de trabalho são fatores importantes no planejamento de umaguindaste aranha sobre esteiras HTSC5operação.
Uma vez posicionado, o sistema sobre esteiras oferece duas velocidades de deslocamento e capacidade de vencer inclinações de até 20°. As esteiras de borracha também são adequadas para aplicações que exigem menor impacto no solo, como pisos internos e áreas ajardinadas.
Ideal para trabalhos de instalação em locais de difícil acesso

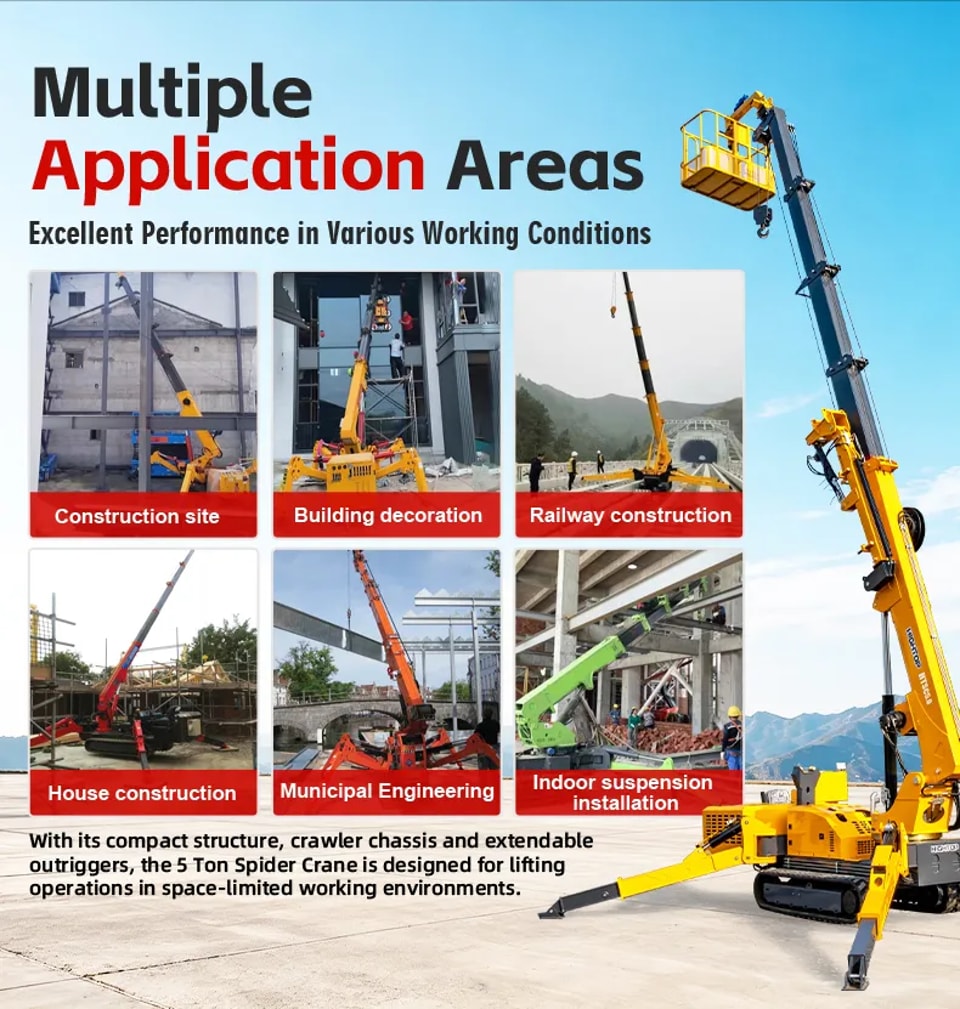

O equipamento pode ser usado para posicionar máquinas em ambientes internos, içar cargas em telhados, instalar fachadas cortina e estruturas de aço, movimentar equipamentos HVAC, realizar manutenção industrial e executar reformas. Todas essas aplicações têm um requisito em comum: o equipamento de elevação precisa chegar à área de trabalho sem depender da montagem de um guindaste de grande porte.
O alcance do controle remoto sem fio, de 100 m, também oferece mais flexibilidade aos operadores quando a carga, a estrutura do edifício ou os equipamentos ao redor dificultam o posicionamento direto. A máquina pode ser operada manualmente ou por controle remoto sem fio.
Verifique as condições de içamento antes de solicitar uma cotação

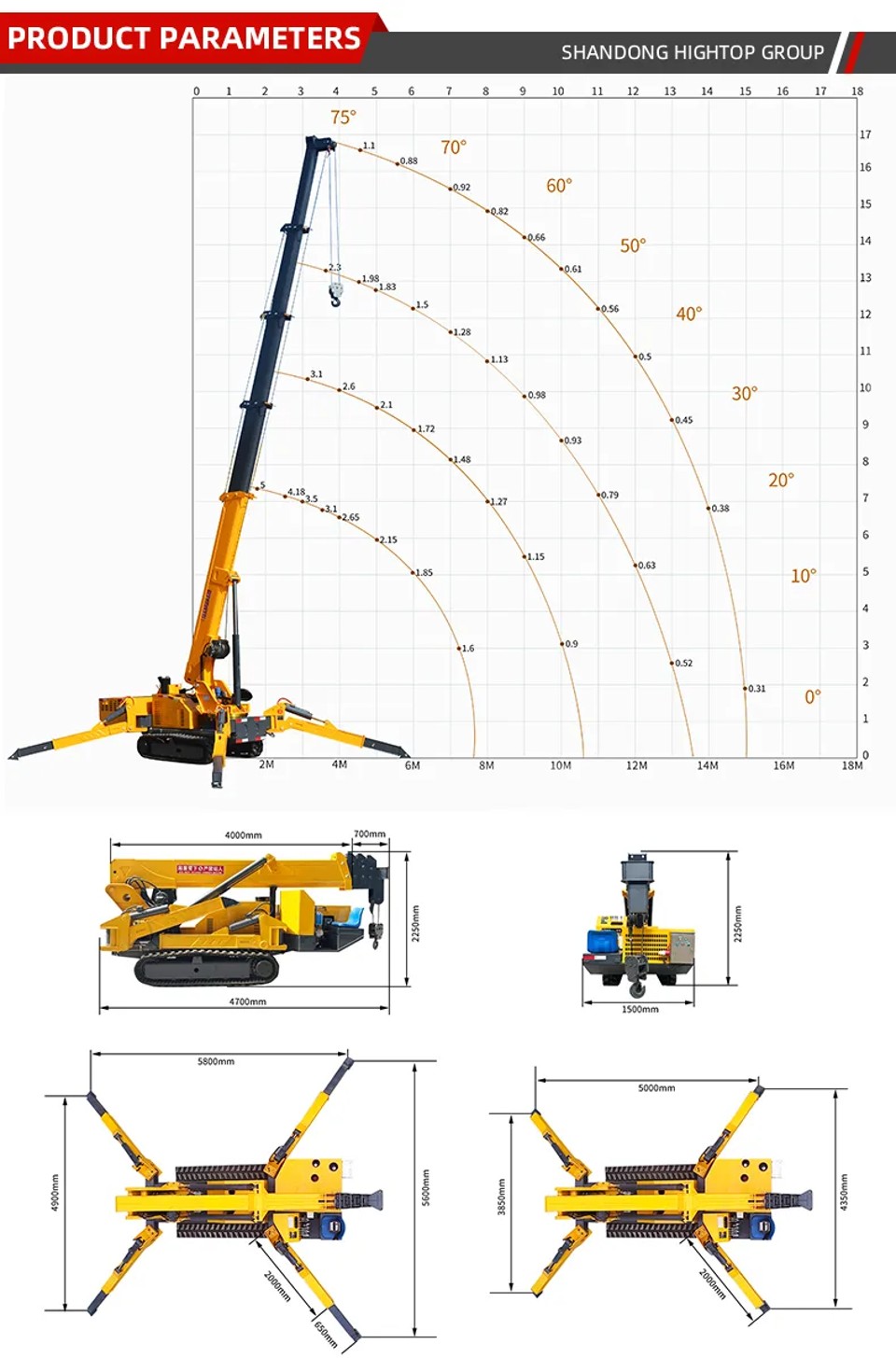

Não se deve escolher uma máquina de 5 toneladas simplesmente porque a carga do projeto é inferior a esse limite. É necessário verificar, para cada trabalho, a tabela de cargas, o raio de trabalho, a altura de elevação, as condições do terreno e o espaço disponível para a montagem.
Para quem procura umguindaste aranha sobre esteiras para içamento em ambientes internos ou um guindaste compacto para locais com acesso restrito, informar a carga prevista, a altura de elevação, o raio horizontal e as dimensões do acesso ao local ajudará a definir a configuração adequada.
| Especificação | HTSC5 |
|---|---|
| Tipo de máquina | Guindaste aranha sobre esteiras |
| Capacidade nominal | 5 toneladas |
| Altura máxima de elevação | 16 m (4 ramais) |
| Raio máximo de trabalho | 14,8 m a 0,5 tonelada |
| Profundidade máxima de içamento | 65 m |
| Dimensões gerais | 4650 × 1400 × 2160 mm |
| Peso da máquina | 6800 kg |
| Tipo de lança | Lança telescópica hexagonal de cinco seções |
| Comprimento da lança | 4–15,6 m |
| Tempo de telescopagem da lança | 40 s |
| Ângulo de elevação da lança | 0–78° |
| Tempo de elevação da lança | 46 s |
| Ângulo de giro | Rotação contínua de 0–360° |
| Tempo de giro | 120 s |
| Velocidade de içamento | Baixa: 6 m/min; alta: 11 m/min |
| Cabo de aço | Ø10 mm × 70 m (máx.) |
| Alcance do controle remoto | 100 m |
| Tempo de resposta do controle remoto | 40 ms |
| Tipo de esteira | Esteira de borracha |
| Dimensões da esteira | 2200 × 300 mm |
| Velocidade de deslocamento | Baixa: 0–0,8 km/h; alta: 0–2 km/h |
| Capacidade de subida | 20° |
| Modelo do motor | Yunei YN25GB |
| Potência do motor | 37 kW |
| Cilindrada do motor | 2,5 L |
| Capacidade do tanque de combustível | 40 L |
| Método de arranque | Partida elétrica |
| Configuração padrão | Motor diesel + motor elétrico; operação manual + controle remoto sem fio |

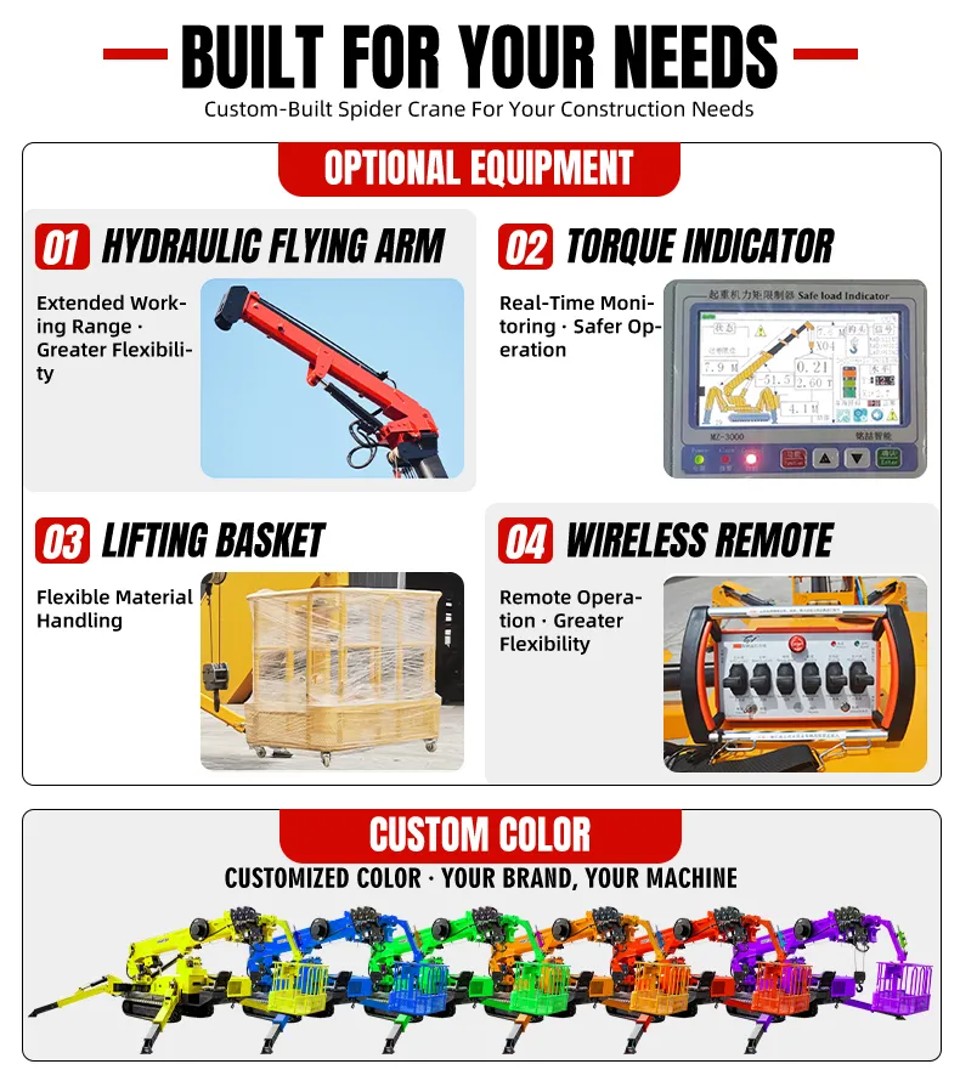

| Equipamentos opcionais | Jib hidráulico articulado, lança auxiliar, cesto suspenso, controle remoto proporcional eletro-hidráulico, limitador de torque, saída única de dois estágios, alarme de três voltas, nivelamento com um botão, alarme dos estabilizadores, alarme de enrolamento do gancho e alarme de sobrecarga |
O HTSC5 pode ser usado quando um guindaste móvel convencional não consegue acessar o local?
Pode ser considerado para operações de içamento em locais de acesso restrito, onde as dimensões e o posicionamento do equipamento são fatores limitantes. O HTSC5 tem largura total de 1.400 mm e esteiras, o que exige um planejamento de acesso diferente do necessário para um guindaste convencional montado sobre caminhão. Antes da compra, verifique a entrada, o trajeto de manobra e a área de instalação.
O HTSC5 é adequado para içamentos em ambientes internos?
Sim. O equipamento é indicado para içamentos em ambientes internos e instalação de equipamentos. O sistema de esteiras de borracha, a largura total de 1.400 mm e a rotação contínua de 360° o tornam adequado para determinados ambientes de instalação internos. Antes de usá-lo, verifique a capacidade de carga do piso, a ventilação, as dimensões de acesso e o raio de içamento necessário para o edifício em questão.
Este guindaste aranha pode ser usado em instalações em telhados?
Sim. O içamento em telhados é uma das aplicações indicadas. A questão importante na compra não é apenas se o equipamento alcança a altura necessária, mas também se consegue içar a carga desejada no raio horizontal efetivo. O HTSC5 tem altura máxima de içamento de 16 m e raio máximo de trabalho divulgado de 14,8 m com carga de 0,5 tonelada.
Como saber se a capacidade de 5 toneladas é suficiente para o meu trabalho?
Não escolha o guindaste apenas com base na capacidade nominal de 5 toneladas. É preciso considerar em conjunto o peso da carga, a altura de içamento e o raio de trabalho. O raio máximo de trabalho divulgado, de 14,8 m, corresponde a uma carga de 0,5 tonelada. Portanto, informe o peso real da carga e o raio necessário ao solicitar uma cotação.
O HTSC5 é adequado para a instalação de vidros e fachadas-cortina?
O equipamento é indicado para estruturas de aço, instalação de fachadas-cortina e movimentação de vidros. Para umguindaste aranha para instalação de vidros, o comprador deve informar o peso do vidro ou componente, a altura de içamento, o alcance horizontal e a posição de instalação, para que a configuração de trabalho possa ser avaliada antes do pedido.
As esteiras podem danificar pisos acabados?
O HTSC5 utiliza esteiras de borracha, que podem ser úteis quando é importante reduzir o impacto sobre o solo. No entanto, isso não significa que qualquer piso acabado suporte o equipamento. Antes da operação, avalie a capacidade de carga do piso, a necessidade de proteção da superfície e as condições do local.
