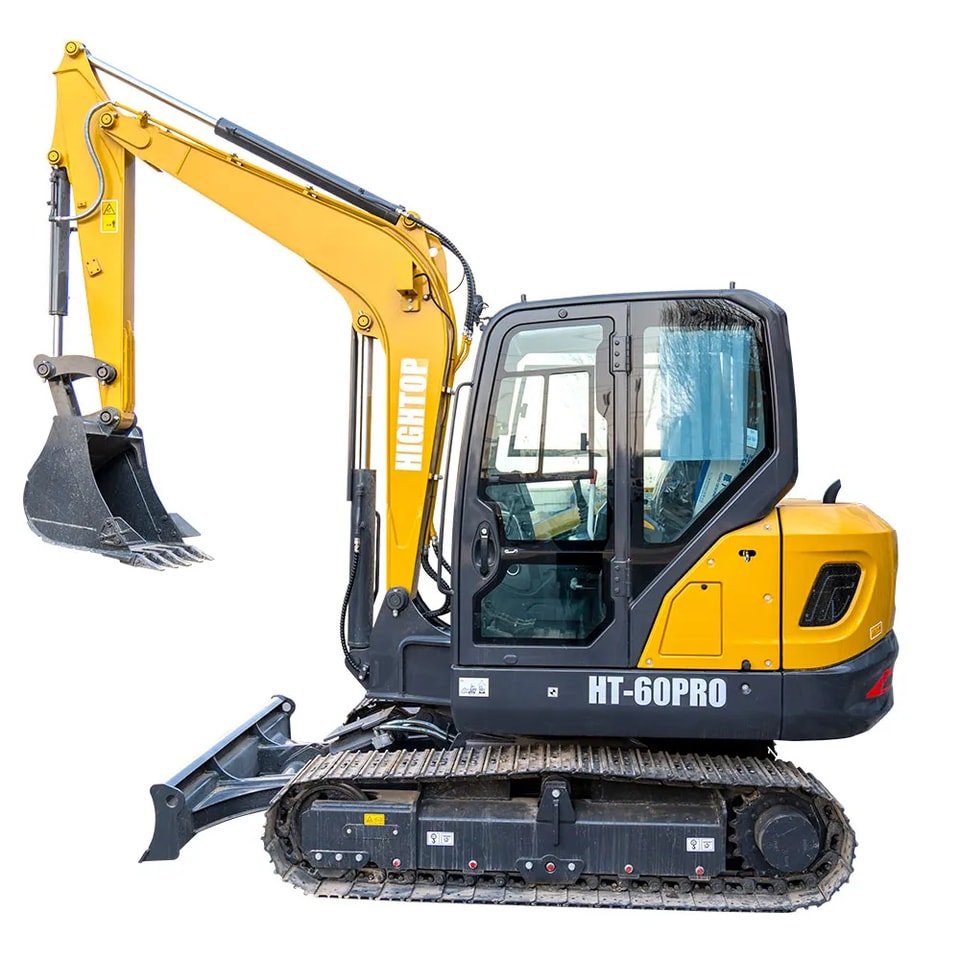

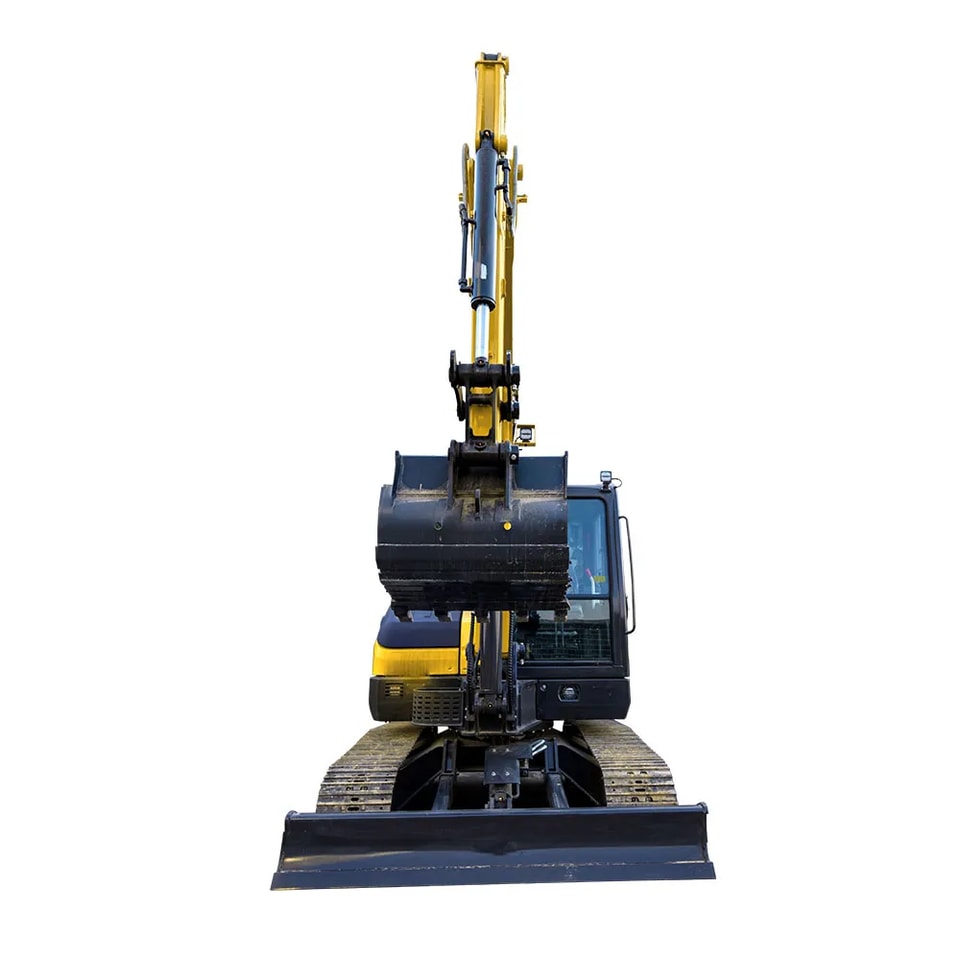

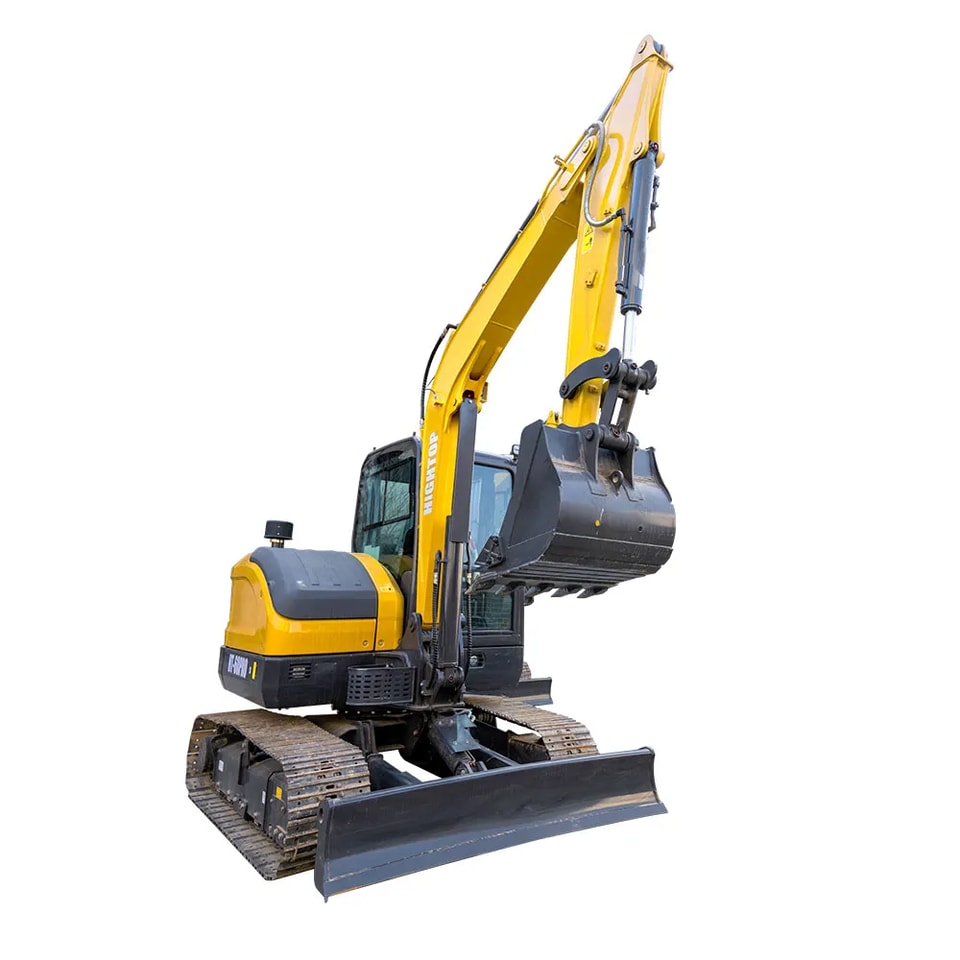

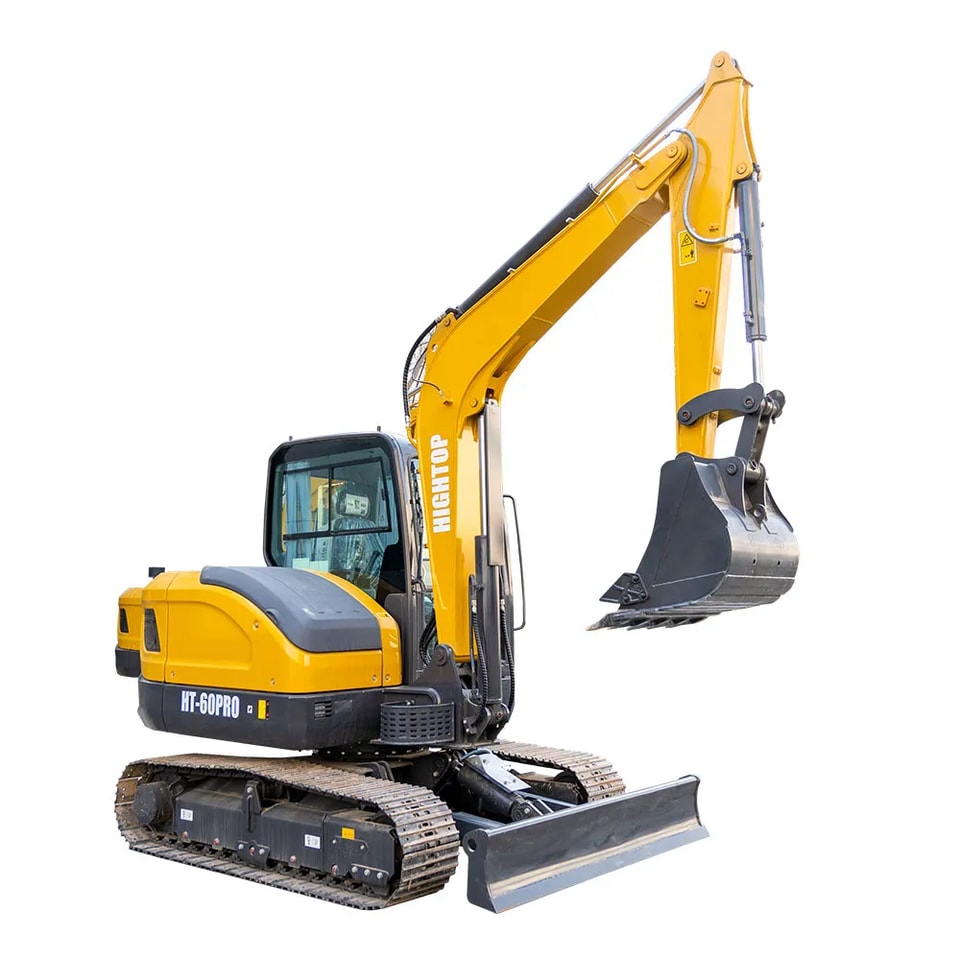

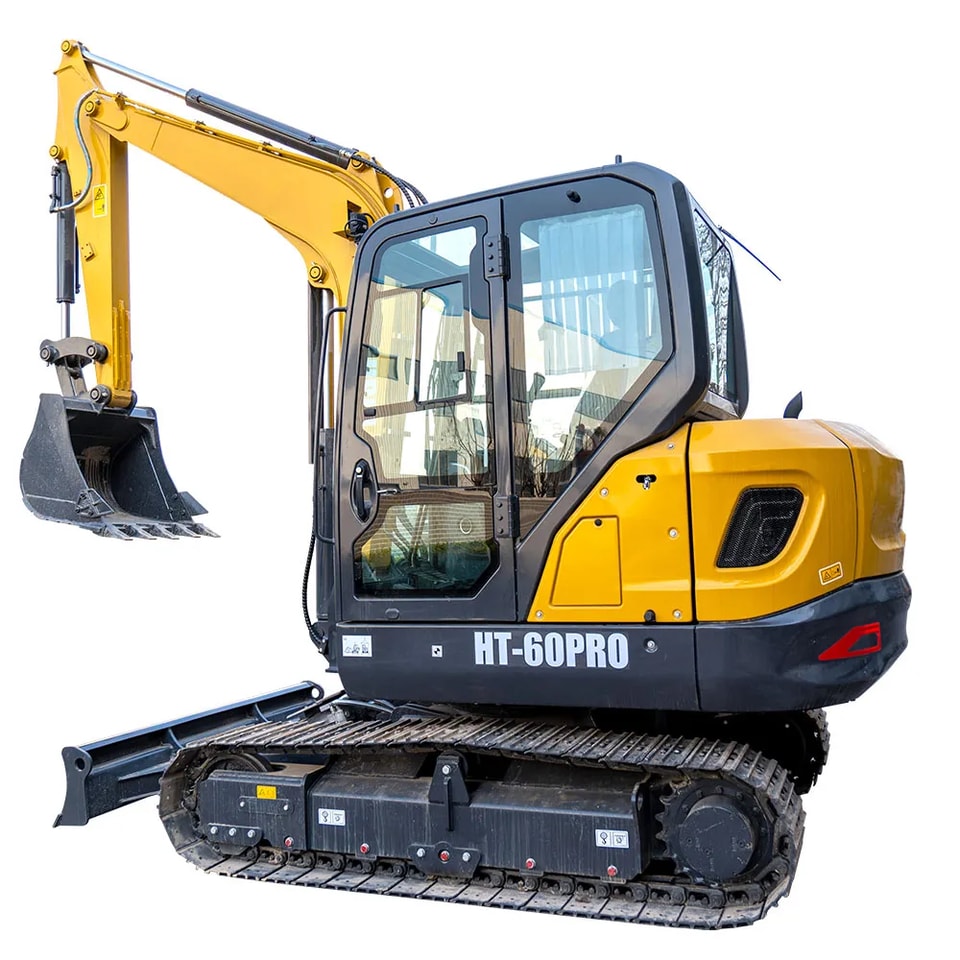

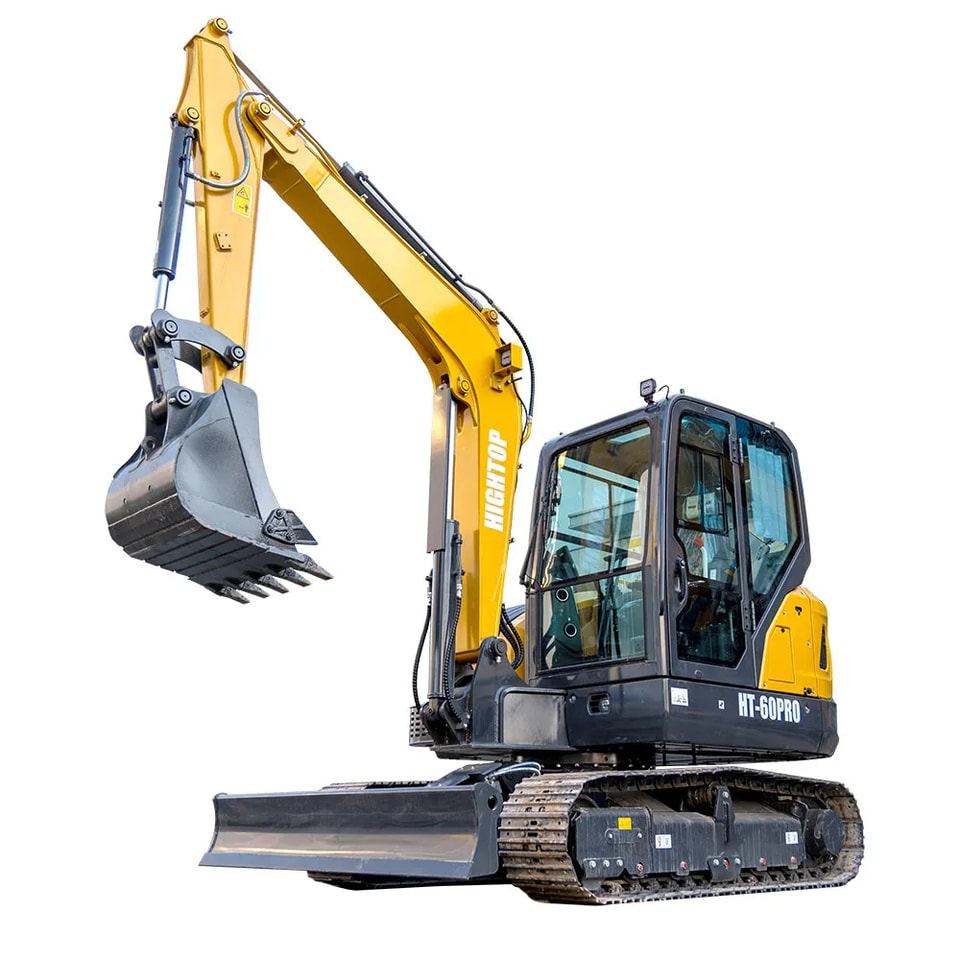

Escavadeira hidráulica HT60Pro
Manual da escavadora hidráulica HT60Pro
1. Potência eficiente, poupança de energia e baixo consumo
Equipada com um motor Yanmar 4TNV94L National IV, a máquina atinge uma potência nominal de 36,2 kW a 2.200 rpm, com potência robusta e combustão eficiente do combustível. Os vários sistemas de filtragem de combustível asseguram o funcionamento estável do motor a longo prazo e reduzem as emissões de gases nocivos. O interruptor de desaceleração por pressão no joystick esquerdo reduz automaticamente a rotação do motor, diminuindo eficazmente o consumo de combustível e proporcionando benefícios ambientais e económicos.
2. Sistema hidráulico avançado para um funcionamento ágil e preciso
O sistema hidráulico sensível à carga permite à bomba principal atingir um caudal máximo de 138,6 L/min, proporcionando uma resposta mais rápida nas operações individuais e um excelente desempenho em movimentos combinados. O travão de estacionamento torna as operações de rotação mais suaves e precisas. Além disso, prolonga a vida útil do óleo hidráulico e do elemento filtrante, reduzindo a frequência e os custos de manutenção do equipamento.
3. Estrutura de alta resistência e elevada durabilidade
A máquina tem um peso operacional total de 5.670 kg e está equipada com uma lança de 3.000 mm e um braço de 1.600 mm. Os principais componentes estruturais são de alta resistência. A estrutura superior e inferior tem um design otimizado, capaz de suportar impactos e pressões elevados em ambientes de trabalho exigentes. O chassis central em X reforça ainda mais a estabilidade geral, prolonga significativamente a vida útil do equipamento e permite trabalhar em condições complexas.
4. Ampla área de trabalho e grande versatilidade
Com um raio máximo de escavação de 6.100 mm, profundidade máxima de escavação de 3.730 mm e altura máxima de descarga de 4.040 mm, oferece uma ampla área de trabalho. O raio de rotação traseiro é de apenas 1.655 mm, garantindo elevada manobrabilidade. Trabalha facilmente em espaços apertados, como becos estreitos e cantos de jardins, sendo ideal para reabilitação urbana, obras agrícolas e pequenos projetos de terraplanagem.
5. Conforto de condução para reduzir a fadiga
A cabina oferece um espaço bem concebido, ampla visibilidade e banco com suspensão, ajudando a reduzir a fadiga física durante longas jornadas de trabalho. Os faróis LED proporcionam uma boa iluminação durante os trabalhos noturnos, contribuindo para a segurança e melhorando a experiência de utilização.
6. Configuração de desempenho confiável e operação estável
O equipamento tem velocidade de rotação de 9,5 rpm e velocidade de deslocamento de 2,3 a 3,8 km/h, além de excelente capacidade de subida, pressão de contato com o solo bem distribuída e boa transitabilidade em terrenos complexos. Buchas VHD são usadas em áreas-chave para aumentar o intervalo de lubrificação das articulações dos pinos, reduzir a folga nos conjuntos de trabalho e garantir a operação estável do equipamento por muito tempo.
Parâmetros da escavadeira hidráulica HT60Pro
| Escavadeira HT60Pro — tabela de parâmetros | |
|---|---|
| Dimensões gerais (unidade: mm) | |
| Comprimento total A | 6010 |
| Largura total B | 2000 |
| Altura total C | 2650 |
| Largura da plataforma giratória D | 1880 |
| Comprimento da esteira E | 2535 |
| Largura total do chassi F | 2000 |
| Largura da sapata de esteira padrão G | 400 |
| Distância entre eixos das esteiras H | 1990 |
| Bitola I | 1600 |
| Altura livre do contrapeso em relação ao solo J | 700 |
| Altura livre mínima em relação ao solo K | 385 |
| Raio mínimo de giro da traseira L | 1700 |
| Altura da esteira M | 606 |
| Sistema hidráulico | |
| Bomba principal | Bomba de pistões |
| Vazão nominal da bomba principal (L/min) | 158.4 |
| Pressão da válvula de segurança principal (MPa) | 24.5 |
| Pressão do sistema de deslocamento (MPa) | 24 |
| Pressão do sistema de giro (MPa) | 24 |
| Pressão do sistema piloto (MPa) | 3.5 |
| Alcance de trabalho (unidade: mm) | |
| Altura máxima de escavação A | 5630 |
| Altura máxima de descarga B | 3945 |
| Profundidade máxima de escavação C | 3830 |
| Profundidade máxima de escavação vertical D | 2680 |
| Raio máximo de escavação E | 6130 |
| Raio mínimo de giro F | 2460 |
| Implemento de trabalho (configuração padrão) | |
| Comprimento do braço (mm) | 3000 |
| Comprimento padrão do braço da caçamba (mm) | 1600 |
| Capacidade da caçamba (m³) | 0.24 |
| Capacidades dos reservatórios | |
| Capacidade do tanque de combustível (L) | 130 |
| Capacidade do tanque de óleo hidráulico (L) | 85 |
| Capacidade de óleo do motor (L) | 9 |
| Informações básicas | |
| Modelo | HT60Pro |
| Peso operacional (kg) | 6000 |
| Capacidade da caçamba (m³) | 0.24 |
| Motor | |
| Modelo | V2607 |
| Injeção direta | √ |
| 4 tempos | √ |
| Refrigeração a água | √ |
| Número de cilindros | 4 |
| Potência/rotação nominal (kW/rpm) | 35,0 / 2200 |
| Torque máximo/rotação (N·m) | 171,5 / 800-1800 |
| Cilindrada (L) | 2.615 |
| Desempenho principal | |
| Velocidade de deslocamento (alta/baixa) (km/h) | 4,2 / 2,4 |
| Velocidade de giro (rpm) | 11 |
| Capacidade de subida (°) | ≤35 |
| Pressão sobre o solo (kPa) | 33.4 |
| Força de escavação da caçamba (kN) | 48.3 |
| Força de escavação do braço (kN) | 32.5 |
| Força máxima de tração (kN) | 50.5 |
