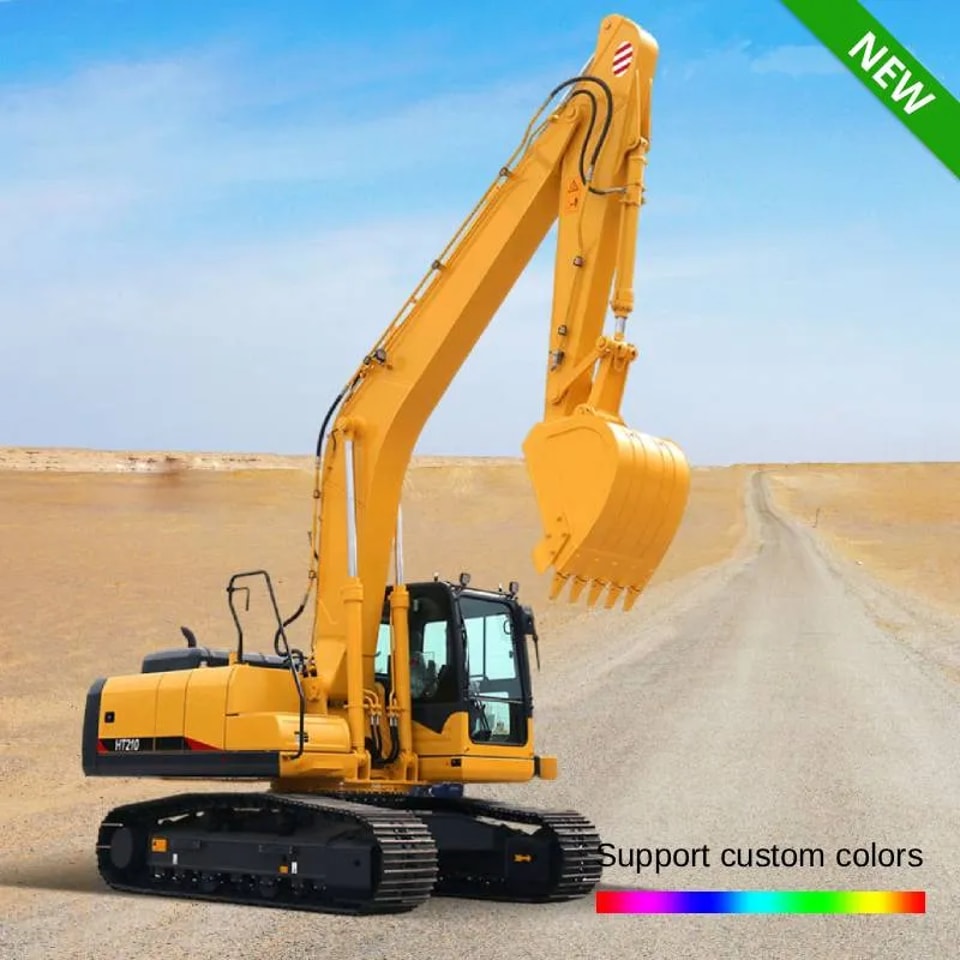

HT210 Escavadeira de grande porte
Manual da escavadeira de grande porte HT210
DESEMPENHO SUPERIOR
Lança e braço reforçados para serviço pesado
Novo controle de potência variável
6BTAA-5.9 (HM5.9)
Caçamba reforçada e articulação da caçamba de alta potência
e controle de giro mais preciso
Chassi inferior robusto e estável
Sistema de refrigeração de camada única
Minimize os impactos e as vibrações com o sistema de montagem da cabine
OPERAÇÃO CONFORTÁVEL
· Novo sistema de ar-condicionado dianteiro lateral
· Pedal de deslocamento suave e apoio para os pés
· Visor inteligente aprimorado
· Painéis de controle leves
· Cabine ampla com excelente visibilidade
· Joystick de alta sensibilidade e fácil acesso à cabine
· Espaço de operação amplo e confortável
MANUTENÇÃO SIMPLIFICADA
· Componentes do motor de fácil manutenção
· Unidade de controle elétrico centralizada e conjunto do filtro de ar de fácil substituição
· Tampas laterais com abertura articulada para a esquerda e para a direita
· Caixa de ferramentas espaçosa para armazenamento adicional
· Bomba hidráulica de alta eficiência
· Hi-MATE (sistema de gerenciamento remoto)
| Escavadeira de grande porte HT210 — tabela de parâmetros | |
|---|---|
| Especificações básicas | |
| Modelo | HT210 |
| Peso operacional | 21 t |
| Capacidade da caçamba | 0,9–1,2 m³ |
| Modelo do motor | Cummins 6BTAA5.9 |
| Potência nominal | 133 kW/2000 r/min |
| Capacidade do tanque de combustível | 350 L |
| Capacidade do tanque hidráulico | 246 L |
| Modelo da bomba hidráulica | K3V112DT |
| Vazão máxima | 223 × 2 L/min |
| Pressão de trabalho | 34,3/37,3 MPa |
| Deslocamento e desempenho | |
| Velocidade de deslocamento | 5,2/3,5 km/h |
| Velocidade de rotação | 11,7 r/min |
| Capacidade de subida | 35° |
| Força de escavação da caçamba | 138 kN |
| Força de escavação do braço | 99 kN |
| Pressão sobre o solo | 44 kPa |
| Força de tração | 174 kN |
| Dimensões gerais (unidade: mm) | |
| Comprimento total | 9390 mm |
| Largura total | 2780 mm |
| Altura total (topo da lança) | 3040 mm |
| Altura total (topo da cabine) | 3114 mm |
| Distância do contrapeso ao solo | 1065 mm |
| Distância mínima ao solo | 468 mm |
| Largura da plataforma giratória | 2700 mm |
| Distância do centro de rotação à extremidade traseira | 2720 mm |
| Altura do contrapeso | 2045 mm |
| Raio de giro da traseira | 2720 mm |
| Material rodante e esteiras (unidade: mm) | |
| Comprimento de contato da esteira com o solo | 3445 mm |
| Comprimento da esteira | 4250 mm |
| Bitola das esteiras | 2180 mm |
| Largura da esteira | 2780 mm |
| Largura da sapata da esteira | 600 mm |
| Espessura do dente da esteira | 26 mm |
| Comprimento de contato com o solo durante o transporte | 4940 mm |
| Equipamento de trabalho (unidade: mm) | |
| Comprimento do braço | 2900 mm |
| Comprimento da lança | 5700 mm |
| Alcance de trabalho (unidade: mm) | |
| Altura máxima de escavação | 8630 mm |
| Altura máxima de descarga | 6180 mm |
| Profundidade máxima de escavação | 5501 mm |
| Profundidade máxima de escavação vertical | 4940 mm |
| Profundidade máxima de escavação (nível de 2,5 m) | 5287 mm |
| Alcance máximo de escavação | 8305 mm |
| Alcance máximo de escavação ao nível do solo | 8180 mm |
| Raio mínimo de viragem | 2495 mm |
| Altura máxima no raio mínimo de viragem | 6430 mm |
