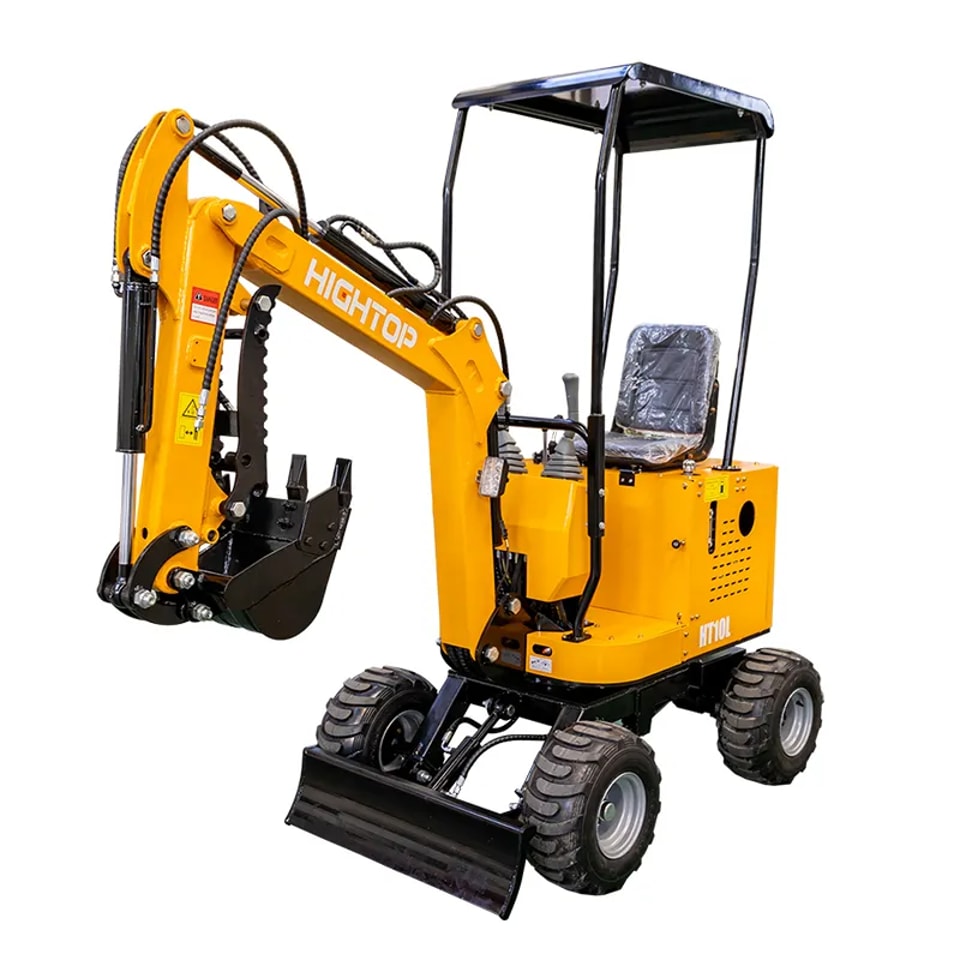

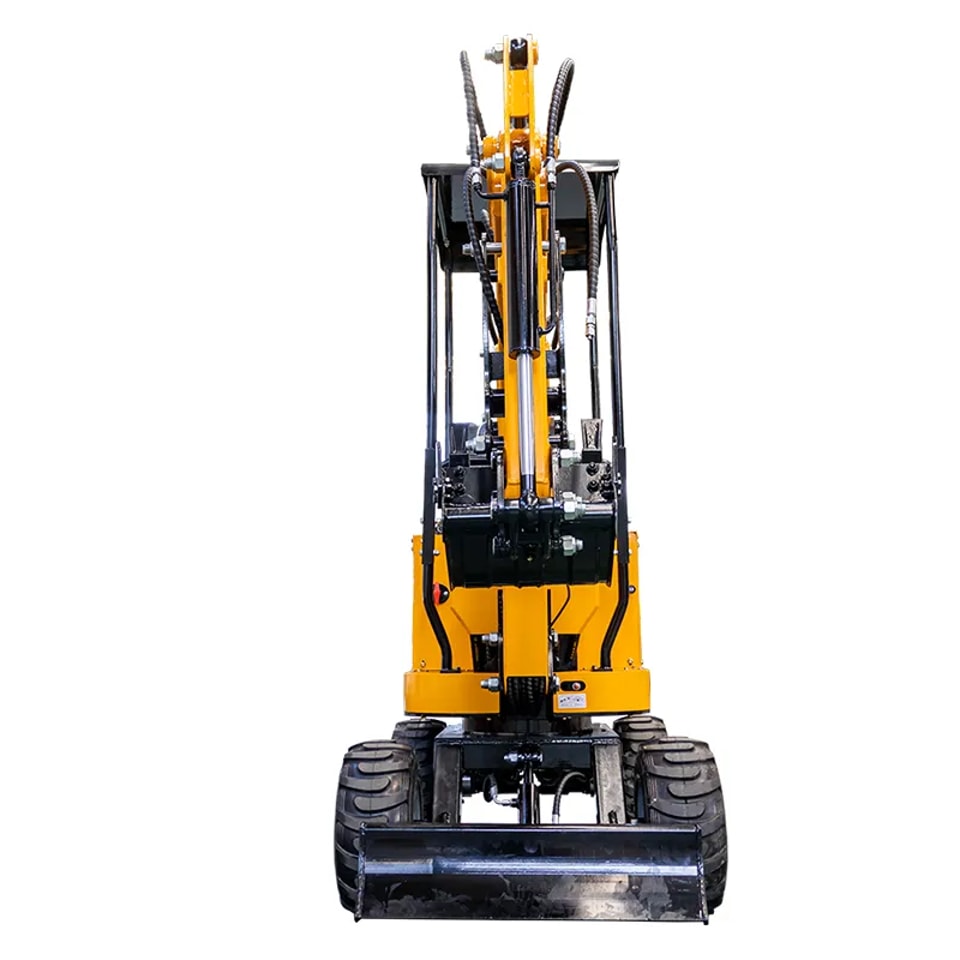

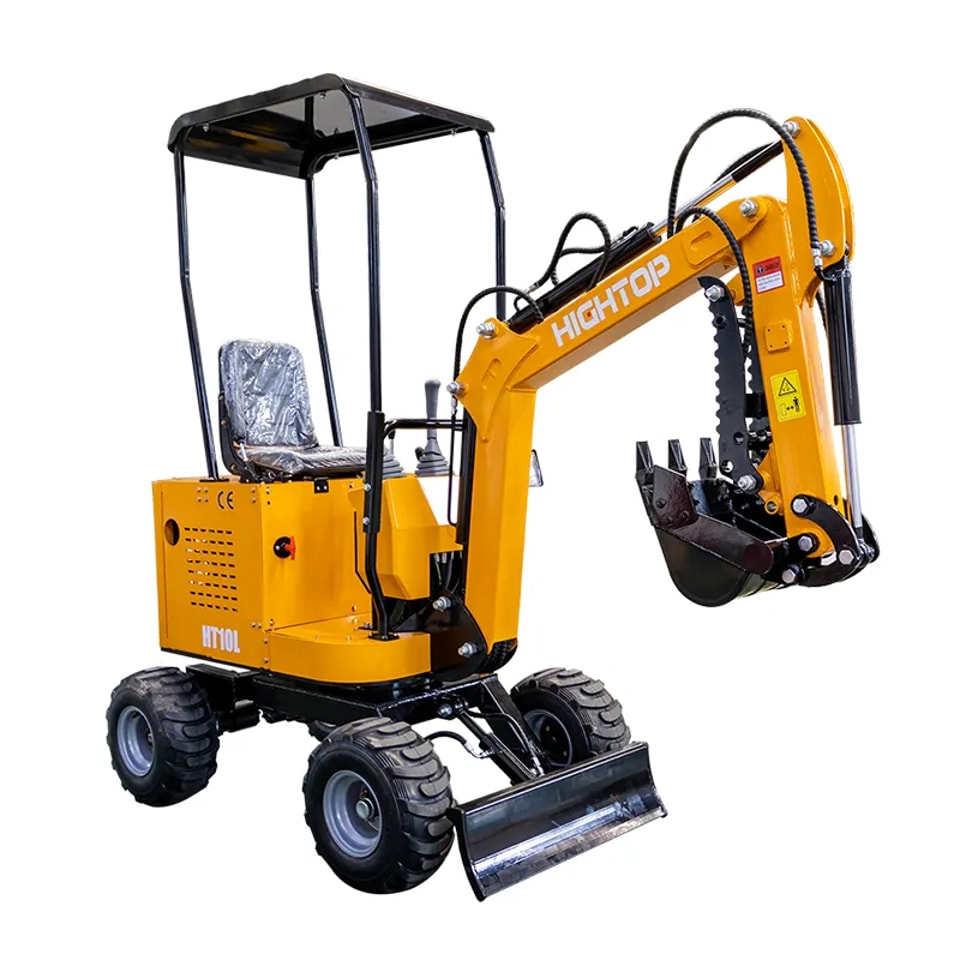

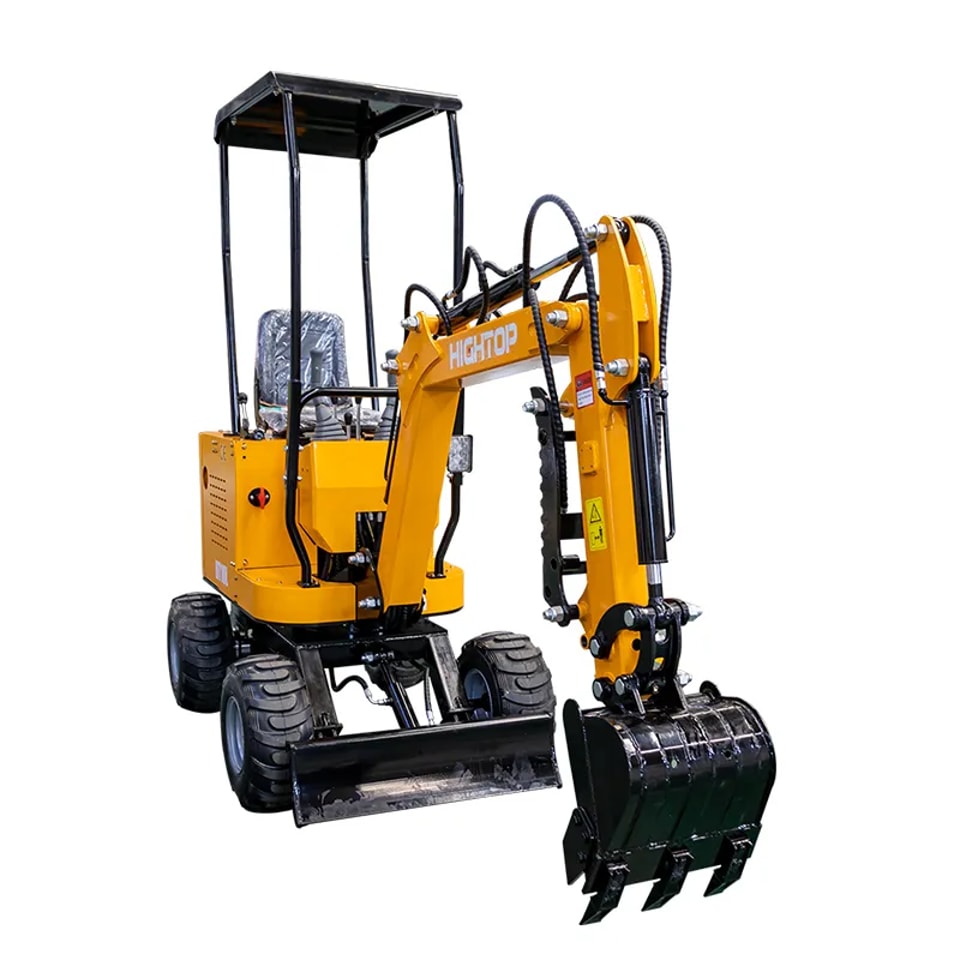

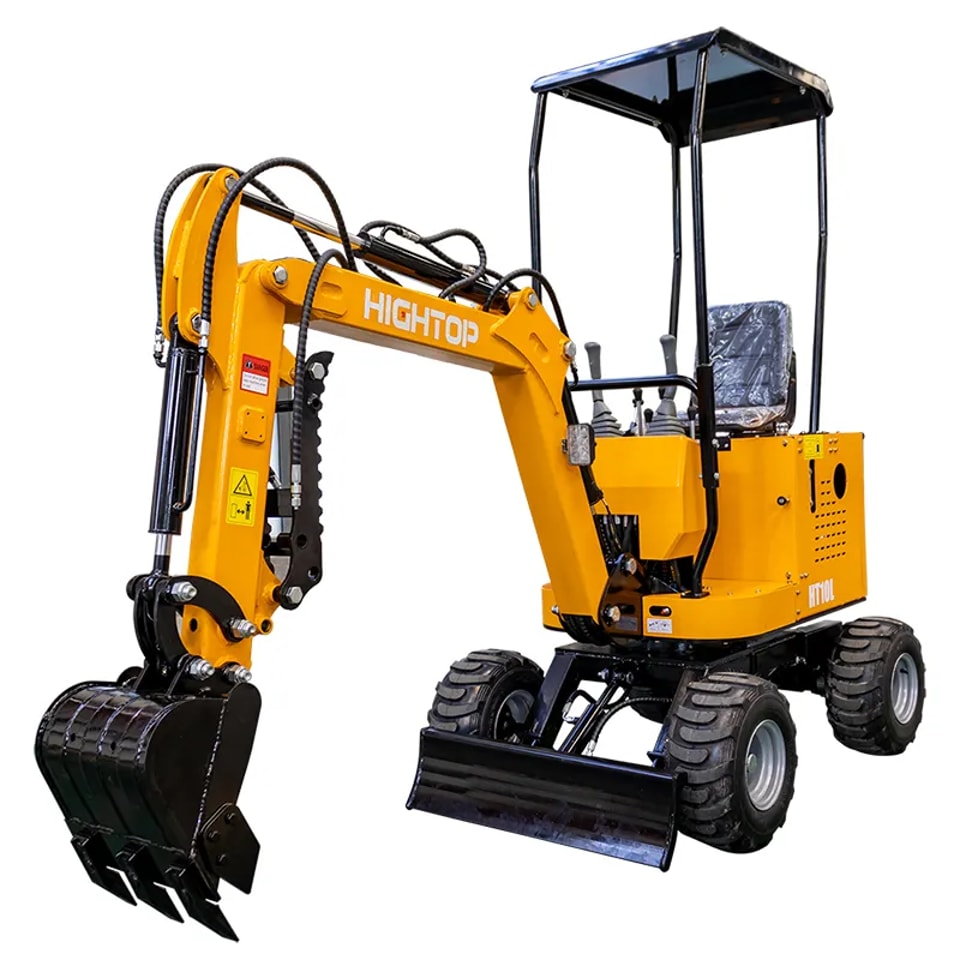

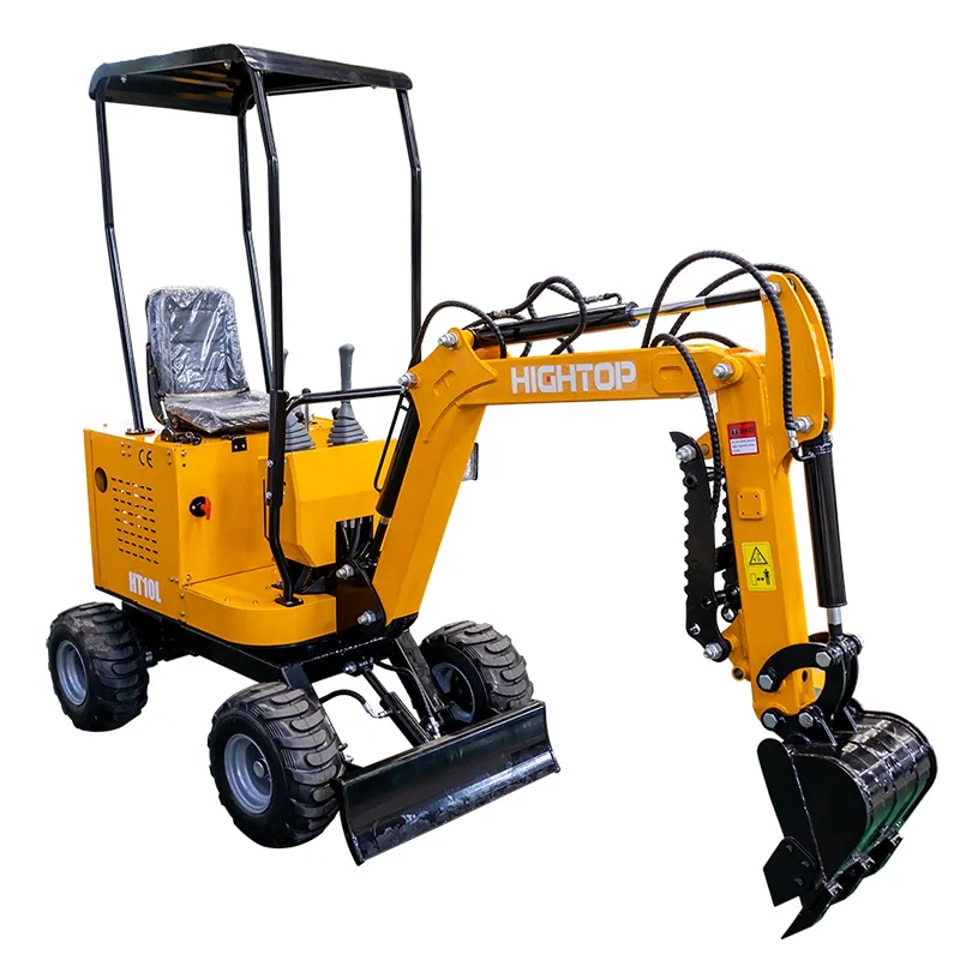

Escavadeira de rodas HT-10W
Instruções da escavadeira de rodas HT-10W
A escavadeira de rodas HT-10W é uma máquina de movimentação de terra que utiliza pneus para se deslocar e um sistema hidráulico para escavação e locomoção. É indicada principalmente para manutenção urbana, pequenas obras viárias e outros projetos de pequeno porte. Entre suas características estão a rotação rápida no próprio eixo e a troca ágil dos implementos. O sistema hidráulico utiliza a bomba principal para acionar os atuadores por meio da válvula de controle de múltiplas vias, enquanto o motor hidráulico é conectado diretamente à transmissão.
A escavadeira de rodas 10W tem direção nas rodas traseiras e tração traseira, além de chassi alto, que facilita a passagem por vias irregulares e reduz o risco de tocar o fundo. A lâmina dianteira apoia a máquina no solo durante as operações de nivelamento e escavação, aumentando sua estabilidade durante o trabalho.
| HT10 Mini Escavadeira — Tabela de parâmetros | |
|---|---|
| Dimensões gerais (unidade: mm) | |
| Comprimento total | 2450 |
| Largura total | 1030 |
| Largura superior | 750 |
| Altura total (toldo / teto da cabine) | 2260 |
| Largura padrão dos pneus | 215 |
| Distância mínima ao solo | 165 |
| Raio de giro traseiro | 765 |
| Distância entre os pneus dianteiros e traseiros | 1095 |
| Altura da lâmina da escavadeira acima do solo | 167 |
| Profundidade de escavação da lâmina | 88 |
| Alcance de trabalho (unidade: mm) | |
| Altura máxima de escavação | 2200 |
| Altura máxima de descarga | 1610 |
| Profundidade máxima de escavação | 1630 |
| Altura máxima no raio mínimo de giro | 2015 |
| Distância máxima de escavação | 2620 |
| Raio mínimo de viragem | 1065 |
| Parâmetros de desempenho | |
| Capacidade da caçamba (m³) | 0.02 |
| Potência nominal (kW/rpm) | 10 / 3600 |
| Velocidade de giro (rpm) | 14 |
| Capacidade de subida | 30° |
| Força de escavação da caçamba (kN) | 10.2 |
| Velocidade de deslocamento (km/h) | 5.2 |
| Capacidades dos reservatórios | |
| Capacidade do tanque de combustível (L) | 6.6 |
| Capacidade do tanque de óleo hidráulico (L) | 12.5 |
| Capacidade de óleo do motor (L) | 1.1 |
| Componentes principais | |
| Motor | Ducar420 |
| Bloco de válvulas | JX10-01 |
| Bomba de engrenagens | PGP5108G3LP |
| Motor de deslocamento | BM2315 |
| Sistema hidráulico | |
| Potência nominal (kW/rpm) | 10 / 3600 |
| Pressão (MPa) | 16 |
| Cilindrada (cc) | 8 |
| Vazão do sistema (L/min) | 28.8 |
| Velocidade máxima (r/min) | 3600 |
